Relaisbox für den Remote-Betrieb im Amateurfunk

„Wir ehren das Alte und schätzen das Neue.“ – selten passt dieser Satz so gut wie in die Welt des Amateurfunks.

Während klassische Betriebsarten wie CW oder SSB seit über 100 Jahren gepflegt werden, halten gleichzeitig digitale Verfahren, Satellitenfunk und Remote-Stationen immer stärker Einzug in unser Hobby. Genau diese Verbindung aus Tradition und Innovation macht für viele Funkamateure den besonderen Reiz aus.

Ein Thema, das mich in den letzten Wochen intensiver beschäftigt hat, ist der Remote-Betrieb meiner Funkanlage. Die Idee: Die Station im Feriendomizil bequem von der Wohnung aus steuern – flexibel, effizient und natürlich im Rahmen der gesetzlichen Möglichkeiten. Dabei stellt sich jedoch eine ganz praktische Frage:

Wie lassen sich die Geräte zuverlässig ein- und ausschalten, ohne sie dauerhaft am Stromnetz zu betreiben?

Die Antwort darauf ist mein aktuelles Projekt: eine selbst entwickelte Relaisbox.

Projektziel

Ziel war es, eine kompakte, kostengünstige und gleichzeitig leistungsfähige Lösung zu entwickeln, die den Anforderungen einer modernen Funkstation gerecht wird.

Hardware

• 8 Schaltausgänge
• Relais ausgelegt für bis zu 240 V AC sowie hohe Ströme im DC-Bereich
• Integriertes ESP32-Modul mit WLAN
• Zusätzliche USB-C Schnitstelle für Firmware Update und Debugging
• Betriebsspannung flexibel zwischen 7 und 28 Volt

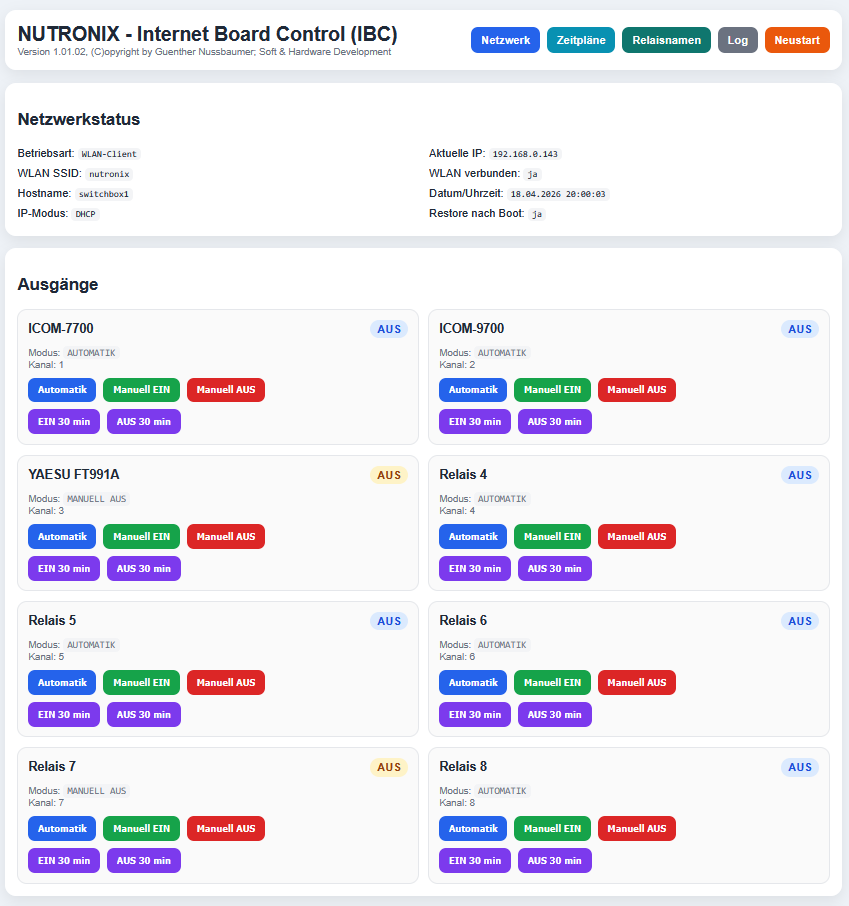

Software

• WLAN-Konfiguration über eigenen Access Point
• Unterstützung für DHCP und statische IP-Adressen
• Zeitsynchronisation via NTP
• Individuelle Benennung der Relais
• Zeit- und Wochenpläne für automatisches Schalten
• Speicherung der Zustände bei Stromausfall

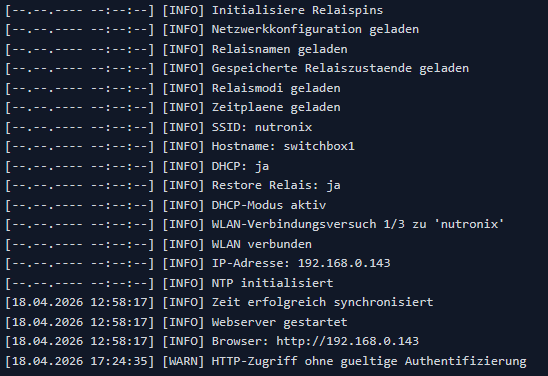

• Protokollierung aller Schaltvorgänge

Umsetzung

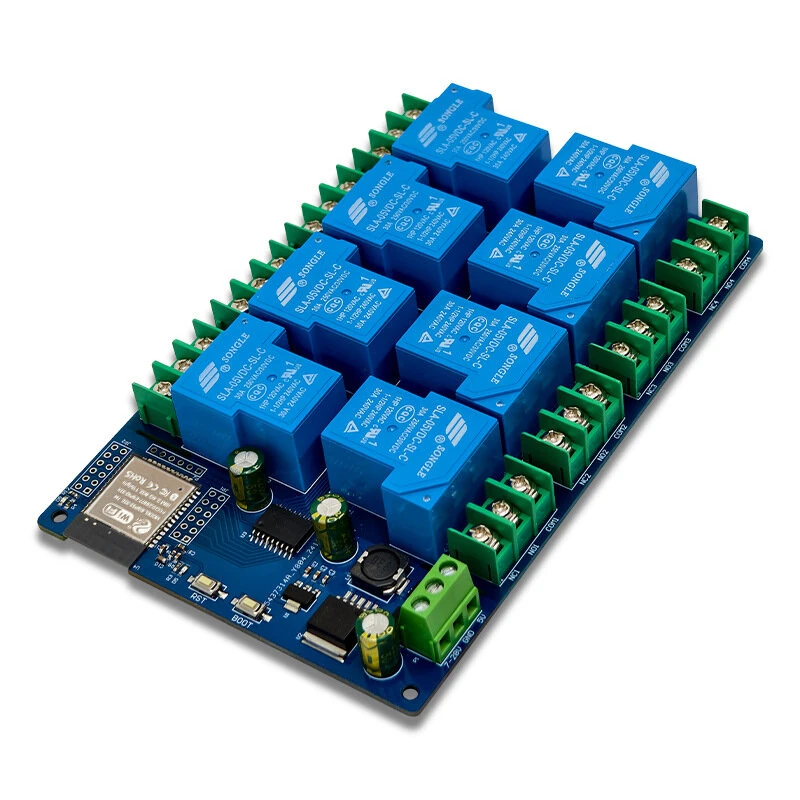

Die Hardwarebasis bildet ein kostengünstiges Relaisboard mit integriertem ESP32-Controller. Die mitgelieferte Software erwies sich als wenig brauchbar, sodass eine eigene Lösung entwickelt wurde. Dank der Unterstützung durch die Arduino-IDE und frei verfügbare Libraries konnte die WLAN-Anbindung sowie die Steuerlogik effizient umgesetzt werden.

Auch wirtschaftlich ist das Projekt interessant: Die komplette Relaisbox konnte zu sehr geringen Kosten realisiert werden und bietet dennoch einen hohen Funktionsumfang.

Anwendungsbereiche

Neben dem Einsatz im Amateurfunk ergeben sich zahlreiche weitere Möglichkeiten, beispielsweise:

• Steuerung von Remote-Stationen
• Automatisierung im Shack
• Gartenbewässerung
• Allgemeine Hausautomation, etc. ....

Fazit

Die Relaisbox zeigt eindrucksvoll, wie sich mit moderner Technik und etwas Experimentierfreude praxisnahe Lösungen für den Amateurfunk realisieren lassen. Sie verbindet klassische Funktechnik mit zeitgemäßer Steuerung und eröffnet neue Möglichkeiten im Remote-Betrieb.

Altes bewahren. Neues gestalten.
