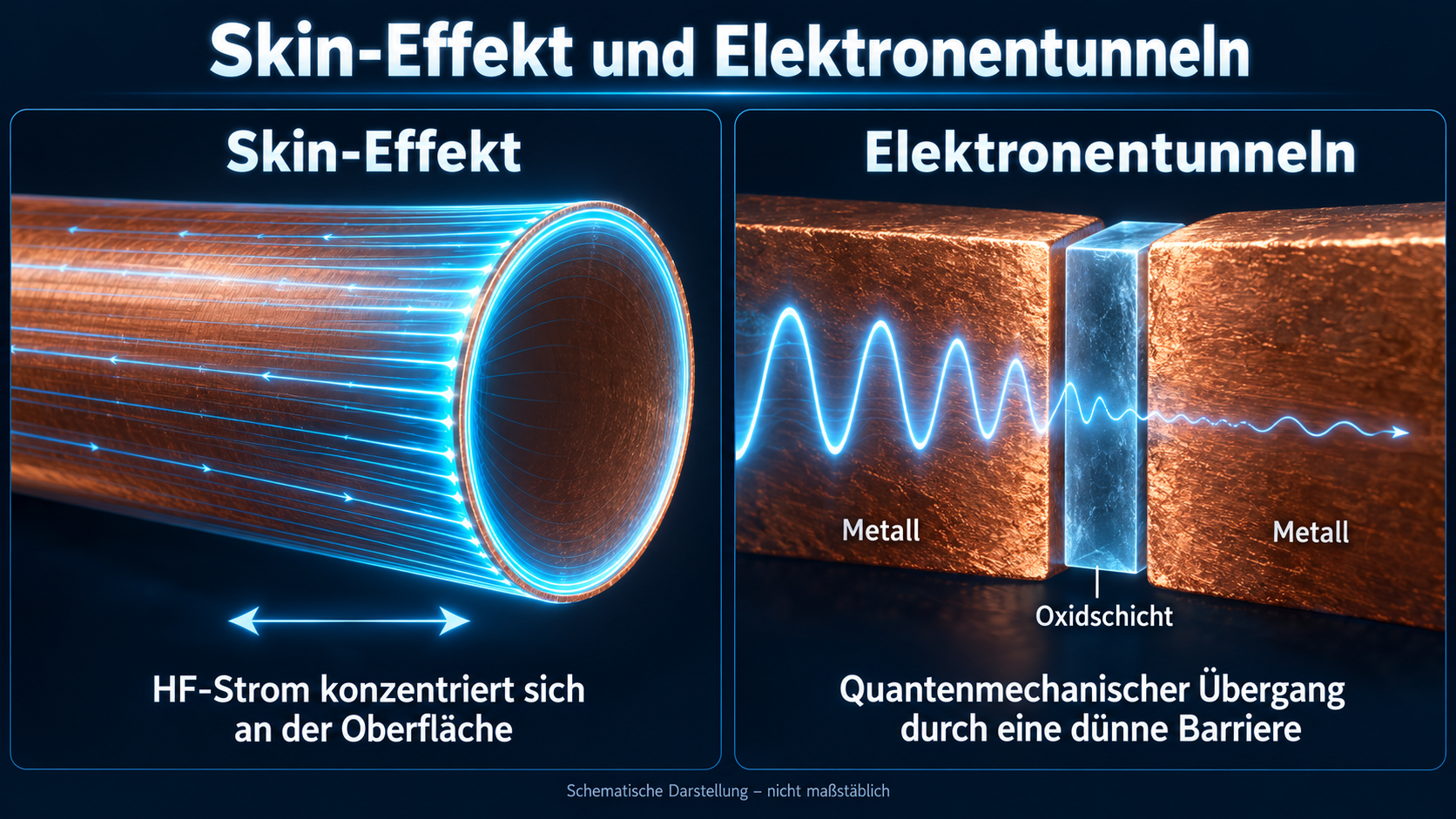

Skin-Effekt und Elektronentunneln –
was passiert an metallischen HF-Kontakten?

Warum verhalten sich Leiter und Metallkontakte bei Hochfrequenz anders als bei Gleichstrom? Während elektrische Ströme bei niedrigen Frequenzen einen Leiterquerschnitt weitgehend gleichmäßig nutzen, konzentrieren sie sich bei hohen Frequenzen zunehmend an dessen Oberfläche. Gleichzeitig können an winzigen, oxidierten Kontaktstellen quantenmechanische Tunnelströme auftreten. Beide Effekte spielen in der Hochfrequenztechnik eine wichtige Rolle – allerdings auf unterschiedliche Weise.

Dieser Beitrag beleuchtet den Skin-Effekt ausgehend von den Maxwell-Gleichungen, berechnet die Eindringtiefe bei verschiedenen Frequenzen und erklärt, warum eine mechanisch einwandfrei aussehende Metallverbindung bei hoher HF-Leistung dennoch zum Problem werden kann.

1. Warum der Gleichstromwiderstand nicht alles verrät

Bei Gleichstrom berechnet sich der Widerstand eines homogenen Drahtes näherungsweise mit R = ρ · l / A. Dabei ist ρ der spezifische Widerstand, l die Länge und A der verfügbare Leiterquerschnitt. Bei Wechselstrom genügt diese Betrachtung nicht mehr: Das zeitlich veränderliche Magnetfeld beeinflusst die Verteilung der Stromdichte im Leiter. Die Stromverteilung wird frequenzabhängig, und damit auch der wirksame HF-Widerstand.

Der Skin-Effekt ist eine Folge der elektromagnetischen Feldgleichungen und tritt auch bei vollkommen sauberen und ideal linearen Metallen auf. Er ist für sich genommen keine Intermodulationsquelle.

2. Die elektromagnetische Ursache: vom Maxwell-Gesetz zur Skintiefe

Wir betrachten einen homogenen, isotropen, ausreichend guten Leiter mit Leitfähigkeit σ, Permeabilität μ und einem sinusförmigen Feld der Kreisfrequenz ω = 2πf. Für die in einen leitenden Halbraum eindringende ebene Welle gelten die Maxwell-Gleichungen:

∇ × H = J + ∂D/∂t   und   ∇ × E = −∂B/∂t.

Mit J = σE und B = μH. Bei einem guten Leiter und Frequenzen, bei denen σ ≫ ωε gilt, ist der Verschiebungsstrom gegenüber dem Leitungsstrom klein. Durch Verknüpfung der beiden Gleichungen erhält man in der eindimensionalen Näherung:

d²E/dz² = jωμσE.

Die zeitliche Abhängigkeit wird hierbei als exp(jωt) beschrieben. Die in den Leiter hinein abklingende Lösung ist:

E(z) = E(0) · exp[−(1 + j)z/δ].

Wegen J = σE folgt für die Stromdichte dieselbe Tiefenabhängigkeit. Die Skintiefe δ beträgt:

δ = √[2/(ωμσ)] = 1/√(πfμσ).

Die Bedeutung von δ: In einer Tiefe z = δ ist die Feld- und Stromdichteamplitude auf 1/e, also rund 36,8 %, ihres Oberflächenwertes zurückgegangen. Bei z = 3δ bleiben nur noch etwa 5 % der Amplitude. Es gibt dabei keine scharfe Grenze, ab der überhaupt kein Strom mehr fließt.

Diese Näherung gilt unter anderem für ausreichend dicke Leiter, konstante Materialparameter und das klassische Normal-Skin-Regime. Bei sehr dünnen Beschichtungen, ferromagnetischen Materialien mit komplexer Permeabilität oder extrem hohen Frequenzen sind weitergehende Modelle nötig.

3. Praktische Berechnungen: Kupfer, Aluminium und Edelstahl

Für einen Vergleich setzen wir bei ungefähr 20 °C folgende idealisierte Materialwerte an: Kupfer σ ≈ 58 MS/m, Aluminium σ ≈ 35 MS/m und nichtmagnetischer austenitischer Edelstahl σ ≈ 1,4 MS/m. Für alle drei wird hier vereinfacht μ_r ≈ 1 angenommen. Insbesondere bei ferromagnetischem Stahl kann dieser Ansatz deutlich falsch sein.

Durchgerechnetes Beispiel für Kupfer bei 900 MHz

Mit μ = μ₀ ≈ 4π · 10⁻⁷ H/m und σ = 5,8 · 10⁷ S/m:

δ = 1/√[π · 900·10⁶ · 4π·10⁻⁷ · 5,8·10⁷] ≈ 2,20 µm.

In einem Kupferleiter konzentriert sich der Strom bei 900 MHz somit auf die äußersten wenigen Mikrometer. Genau dort befinden sich aber auch Rauigkeiten, Oxidschichten, Verschmutzungen und mechanische Kontaktstellen.

4. HF-Oberflächenwiderstand: Warum die Dämpfung zunimmt

Für einen guten Leiter lässt sich der Oberflächenwiderstand pro Quadrat näherungsweise angeben als:

R_s = 1/(σδ) = √(πfμ/σ)   [Ω/□].

Ω/□ („Ohm pro Quadrat“) kennzeichnet den HF-Oberflächenwiderstand. Das Quadratzeichen bezeichnet keine Flächeneinheit.
Der Widerstand eines rechteckigen Oberflächenabschnitts ergibt sich aus dem Oberflächenwiderstand multipliziert
mit dem Verhältnis von Länge zu Breite.

Der Oberflächenwiderstand steigt im klassischen Skin-Regime also proportional zur Quadratwurzel der Frequenz: R_s ∝ √f. Der HF-Leitungswiderstand eines realen Koaxialkabels hängt zusätzlich von Innen- und Außenleitergeometrie ab. Deswegen steigt die leitungsbedingte Dämpfung eines Koaxialkabels im entsprechenden Frequenzbereich typischerweise ungefähr mit √f, während die dielektrischen Verluste einen anderen Frequenzverlauf aufweisen können.

Für Kupfer bei 900 MHz ergeben sich mit δ ≈ 2,20 µm rund R_s ≈ 7,83 mΩ/□. Das ist kein gewöhnlicher zweipoliger Gleichstromwiderstand: Die Einheit Ω/□ beschreibt die HF-Verluste einer leitenden Oberfläche.

5. Warum HF-Steckverbinder besonders anspruchsvoll sind

Eine Koaxialverbindung besteht aus mehreren metallischen Kontaktzonen: Innenleiterkontakt, Außenleiterkontakt, gegebenenfalls Federzungen und Übergängen zu Kabelschirm oder Antennenelement. Bei hohen Frequenzen muss der Strom möglichst ohne abrupte Veränderung der Feld- und Stromverteilung über diese Übergänge fließen.

Eine scheinbar große Berührungsfläche zerfällt auf mikroskopischer Ebene in zahlreiche kleine Kontaktinseln. Ursache sind Rauigkeiten und Unebenheiten der Metalloberflächen. Die tatsächlich tragende und stromführende Kontaktfläche kann viel kleiner sein als die sichtbare geometrische Fläche.

Dadurch kann es zum sogenannten Stromverengungswiderstand (Constriction Resistance) kommen: Stromlinien bündeln sich an wenigen Mikrokontakten, was lokale Stromdichten und Erwärmung erhöht. Der Stromverengungswiderstand ist nicht automatisch nichtlinear, kann aber mit mechanischen und thermischen Veränderungen sowie Oxidschichten zusammenwirken.

6. Die entscheidende zweite Physik: Elektronentunneln

Metalle können durch natürliche Oxidation dünne isolierende Oberflächenschichten bilden. Zwischen zwei metallischen Kontaktflächen kann dann örtlich eine Struktur aus Metall–Isolator–Metall entstehen, international als MIM-Kontakt bezeichnet.

Nach der klassischen Physik könnte ein Elektron eine Potentialbarriere, deren Höhe seine verfügbare Energie übersteigt, nicht durchqueren. Die Quantenmechanik erlaubt jedoch eine endliche Wahrscheinlichkeit, dass das Elektron auf der anderen Seite einer sehr dünnen Barriere nachweisbar wird: den Tunneleffekt.

Für eine stark vereinfachte, rechteckige Potentialbarriere der Dicke d und Höhe Φ gegenüber der Elektronenenergie E gilt näherungsweise:

T ≈ exp(−2κd) mit κ = √[2m(Φ − E)]/ℏ.

T ist die Transmissionswahrscheinlichkeit, m die Elektronenmasse und ℏ das reduzierte Plancksche Wirkungsquantum. Diese Näherung beschreibt den exponentiellen Zusammenhang anschaulich, ersetzt aber keine vollständige Berechnung des elektrischen Tunnelstroms unter einer angelegten Spannung.

Ein Zahlenbeispiel für die Barriere

Nehmen wir rein illustrativ einen Abstand von 1 nm und eine effektive Barrierehöhe von 1 eV relativ zur Elektronenenergie an. Unter Annahme der freien Elektronenmasse ergibt sich κ ≈ 5,12 nm⁻¹. Damit:

T ≈ exp(−10,24) ≈ 3,6 · 10⁻⁵.

Wird die Barriere im selben Modell auf 2 nm verdoppelt, sinkt T auf ungefähr 1,3 · 10⁻⁹. Die beiden Zahlen zeigen die außerordentlich starke Abhängigkeit von der Schichtdicke. Sie sind keine gemessenen PIM-Pegel und keine direkte Berechnung eines Kontaktwiderstandes.

In realen Oxidschichten sind Barriereform, effektive Elektronenmasse, Defekte, Energieverteilung und angelegte Spannung zusätzlich zu berücksichtigen.

7. Warum ein Tunnelkontakt nichtlinear werden kann

Eine angelegte Spannung verändert die Potentiallandschaft der Elektronen. Damit kann sich auch die Tunnelstromdichte auf nichtlineare Weise ändern. In einem Modell für die elektrischen Eigenschaften der Kontaktstelle lässt sich die Kennlinie nahe einem gewählten Arbeitspunkt als Potenzreihe darstellen:

I(U) = a₀ + a₁U + a₂U² + a₃U³ + …

Der lineare Term a₁U beschreibt die gewöhnliche Leitfähigkeit. Die höheren Terme stehen für Abweichungen von einer linearen Kennlinie. Bei einer ideal symmetrischen, um U = 0 betrachteten Kontaktstruktur entfallen die geradzahligen Terme; asymmetrische Kontakte können dagegen auch gerade Terme aufweisen.

Wird nun eine HF-Spannung mit zwei Frequenzen angelegt,

U(t) = A₁cos(2πf₁t) + A₂cos(2πf₂t),

entstehen aus dem kubischen Term unter anderem Intermodulationsprodukte bei 2f₁ − f₂ und 2f₂ − f₁. Für die Stromamplitude des ersten Produkts gilt im einfachen Modell:

I_IM3 = (3/4)|a₃|A₁²A₂.

Bei zwei gleich großen Anregungsspannungen ergibt sich daraus die bekannte kubische Abhängigkeit der IM3-Amplitude. Reale Kontaktstellen können wegen mehrerer gleichzeitig wirkender Mechanismen deutlich davon abweichen.

8. Skin-Effekt und Tunneleffekt: Zusammenhang, aber keine Gleichsetzung

Die gemeinsame Bedeutung liegt darin, dass bei hohen Frequenzen der Zustand der Leiteroberfläche immer wichtiger wird, während oxidierte Mikrokontakte unter passenden Bedingungen eine nichtlineare Strom-Spannungs-Kennlinie besitzen. Dennoch ist die Aussage „Skin-Effekt verursacht PIM“ zu kurz und physikalisch unzutreffend.

9. Was bedeutet das für die praktische HF-Technik?

9.1 Koaxialstecker und Antennenanschlüsse

Für PIM-arme HF-Systeme sind geeignete Werkstoffe, sauber gefertigte Kontakte, korrektes Anzugsdrehmoment und reproduzierbare Kontaktkräfte wichtig. Ein einzelner schlechter Adapter kann die PIM-Eigenschaften einer gesamten Messkette dominieren.

9.2 Versilberte und vergoldete Kontakte

Oberflächenbeschichtungen sollen unter anderem Leitfähigkeit, Verschleißfestigkeit und Kontaktstabilität verbessern. Silber ist elektrisch sehr gut leitfähig, kann jedoch anlaufen. Gold ist besonders korrosionsbeständig; bei HF-Steckverbindern sind die geeignete Schichtfolge und die mechanische Kontaktkonstruktion entscheidend. Nicht jede glänzende Beschichtung ist automatisch PIM-arm.

9.3 Leiterrauigkeit bei hohen Frequenzen

Wenn die typischen Abmessungen der Oberflächenrauigkeit mit der Skintiefe vergleichbar werden, können HF-Verluste über die einfache Glattleiter-Näherung hinaus steigen. Dies spielt insbesondere bei Mikrowellenleitungen und Leiterplattenmaterialien eine Rolle.

9.4 Warum eine Ohmmessung PIM nicht ausschließt

Ein gewöhnliches Multimeter untersucht die Verbindung mit Gleichstrom und niedriger Prüfleistung. Ein PIM-Test hingegen belastet das HF-System mit hohen Trägerleistungen und misst sehr kleine, neu erzeugte Frequenzkomponenten. Es sind daher zwei unterschiedliche Prüfungen: Ein geringer DC-Widerstand oder gutes VSWR garantiert keine geringe passive Intermodulation (PIM).

10. Wie könnte man die Effekte experimentell untersuchen?

Skin-Effekt: Ein Vektornetzwerkanalysator kann die frequenzabhängige Einfügedämpfung von Leitungen oder Prüfkörpern bestimmen. Für einen belastbaren Vergleich müssen Leitungsgeometrie, Kalibrierung und dielektrische Verluste bekannt sein.

Kontaktkennlinie: Eine kontrollierte Strom-Spannungs-Messung mit einstellbarer Kontaktkraft kann nichtlineare Zusammenhänge sichtbar machen. Der mikroskopische Mechanismus lässt sich daraus allein jedoch nicht eindeutig identifizieren.

Passive Intermodulation: Zwei spektral reine HF-Prüfträger werden in die zu untersuchende Struktur eingespeist; ein ausreichend selektiver Empfänger misst die neu erzeugten IM3- beziehungsweise IM5-Produkte. Für solche Messungen sind leistungsfeste Komponenten, geeignete Filter, eine geringe Eigen-PIM des Aufbaus und eine sichere HF-Abschirmung notwendig. Ein gewöhnlicher VNA ersetzt keinen vollständigen PIM-Messplatz.

11. Fazit

Der Skin-Effekt erklärt, warum bei hohen Frequenzen bereits wenige Mikrometer der Leiteroberfläche die Stromverteilung wesentlich bestimmen. Das quantenmechanische Elektronentunneln erklärt dagegen, wie Ladungsträger ultradünne isolierende Schichten zwischen Metallflächen überwinden können.

An realen Steck- und Schraubverbindungen treffen elektromagnetische, mechanische, thermische und quantenmechanische Prozesse aufeinander. Gerade die mögliche Nichtlinearität oxidierter Mikrokontakte macht diese Stellen zu potenziellen Quellen passiver Intermodulation.

Der praktische Schluss: Bei ausreichend dünnen Oxidschichten können Elektronen durch den quantenmechanischen Tunneleffekt zwischen zwei Metallflächen übertragen werden. Die Oxidschicht kann dabei intakt bleiben. Dieser Vorgang ist von einem elektrischen Durchschlag zu unterscheiden.
Ein Metallkontakt kann bei Gleichstrom vollkommen unauffällig sein und unter hoher HF-Leistung dennoch problematische Mischprodukte erzeugen. Deshalb genügen weder Ohmmessung noch Stehwellenmessung, um die PIM-Eignung einer Hochfrequenzverbindung zuverlässig zu beurteilen.

Weiterführende Literatur

• NIST: Fachveröffentlichung zur frequenzabhängigen Skintiefe in Kupfer.
• Dayan et al. (2024): Passive Intermodulation in Metal-to-Metal Contacts Caused by Tunneling Current.
• Passive Intermodulation at Contacts of Rough Conductors.
• Russer et al. (2006): Modeling of PIM Due to Electron Tunneling at Metallic Contacts.
• Duteil et al. (2017): Experimental Studies of Passive Intermodulation in Metal-to-Metal Contacts.

GÜNTHER NUSSBAUMER
